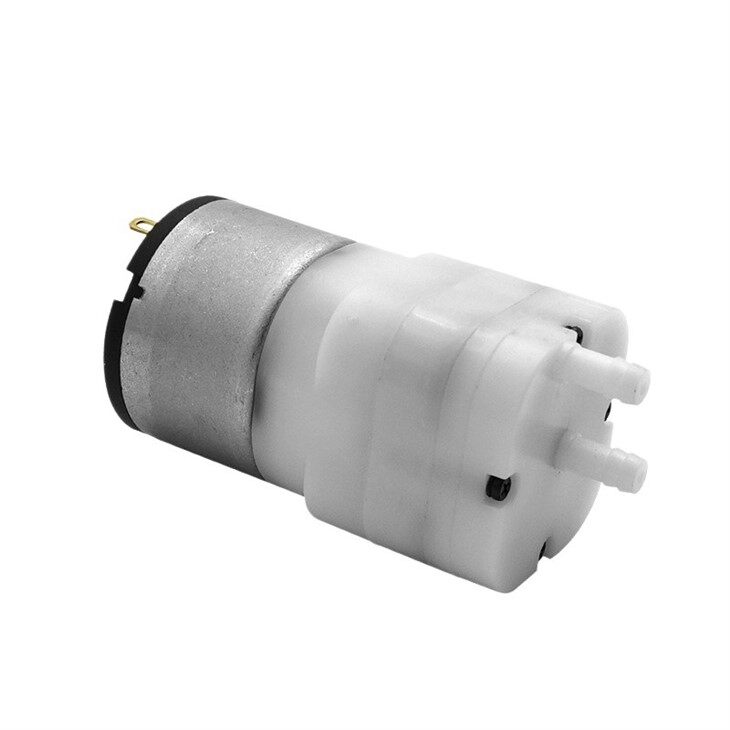

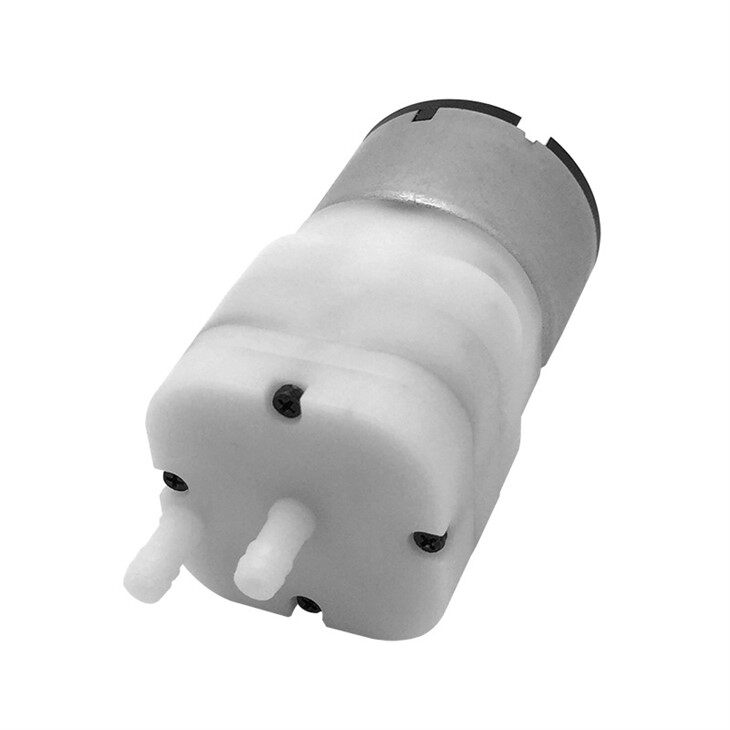

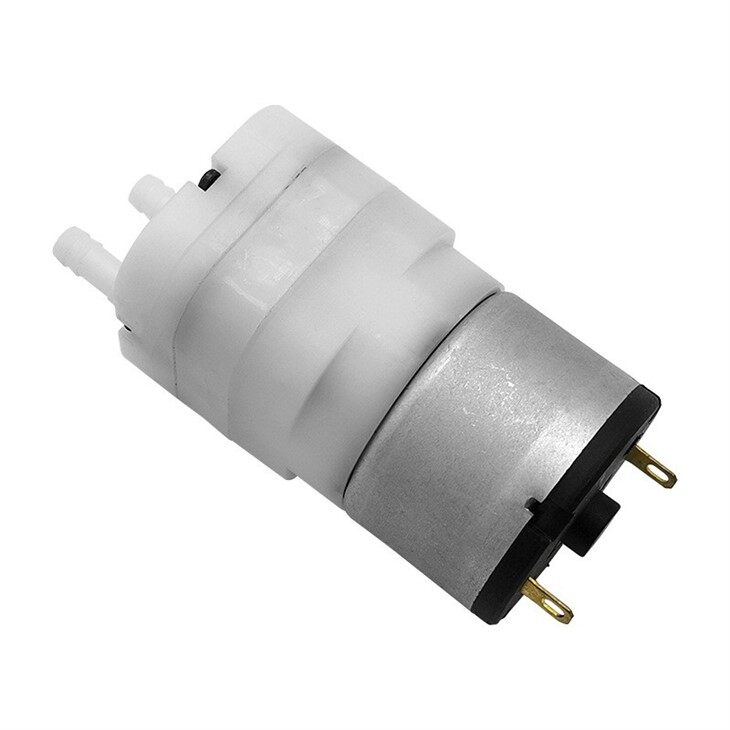

Повысьте производительность вашей системы с помощью нашегоМикровакуумный насос 520-XZ, прецизионное-решение, специально разработанное для требовательныхмедицинский, красота, иумные домашние приложения. Это компактное устройство обеспечивает высокую-эффективность всасывания в сверх-легком корпусе, обеспечивая полную интеграцию в конструкции с-ограниченным пространством. Наш насос, спроектированный с учетом универсальности, поддерживает широкий диапазон напряжений постоянного тока, что делает его идеальным выбором дляпортативные косметические устройстваисовременное оборудование для мониторинга. С акцентом нашепот-тихая работаи длительный-долговечность, этот насос обеспечивает постоянную пневматическую мощность и стабильность, необходимые для-высококлассныхOEM-проекты. Повысьте надежность вашего продукта и удобство использования с помощью нашего-ведущего в отрасли пневматического сердечника.
Измерение
| Название продукта | Мини-вакуумный насос 520-XZ | ||||
|
Номинальное напряжение
|
3,7 В постоянного тока
|
4,5 В постоянного тока
|
6 В постоянного тока
|
12 В постоянного тока
|
24 В постоянного тока
|
|
Номинальный ток
|
Меньше или равно 800 мА
|
Меньше или равно 660 мА
|
Меньше или равно 500 мА
|
Меньше или равно 250 мА
|
Меньше или равно 125 мА
|
|
Власть
|
3.0 W
|
3.0 W
|
3.0 W
|
3.0 W
|
3.0 W
|
|

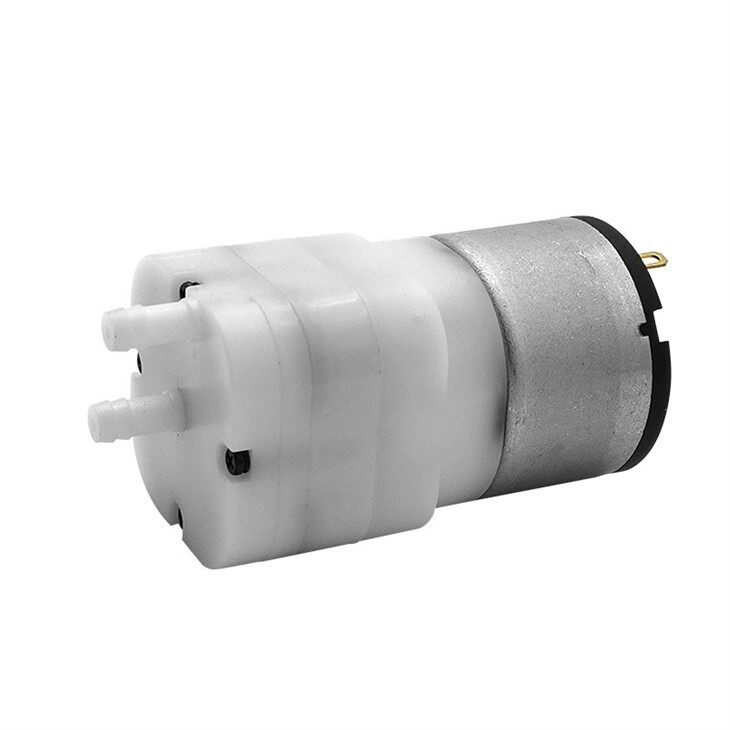

Воздушный кран ОД
|
Ø4,5 мм
|
||||
|
Вакуумный поток (без нагрузки)
|
1,5-4,5 л/мин
|
||||
|
Максимальный вакуум
|
Меньше или равно -60 кПа (-450 мм рт.ст.)
|
||||
|
Уровень шума
|
Менее или равно 65 дБ (на расстоянии 30 см)
|
||||
|
Ресурсный испытательный вес
|
67g
|
||||
520-XZ Загрузить техническое описание
Ключевые отличия
Усовершенствованный механизм акустического подавления
Обычные насосы массового-рынка используют базовые внешние корпуса для подавления звука. Мы разработали решение, лежащее в основе. Оптимизируя внутреннюю эксцентричную массу и кинематику клапана, мы успешно нейтрализуем высокочастотный-механический резонанс. Работаем строго<65dB (at 30cm), этот насос обеспечивает бесшумную-тихую работу, необходимую для высококачественных эстетических инструментов и чувствительного клинического наблюдения за пациентами.
Непревзойденное соотношение мощности-к-объему
Создание надежного-Выход высокого вакуума 60 кПав строго ограниченном профиле толщиной 32 мм и массой 67 г требуется бескомпромиссная точность. Благодаря износостойким-диафрагмам из синтетического эластомера и оптимизированным зазорам между поршнями- и-цилиндрами это устройство обеспечивает стабильную работу.Скорость потока от 1,5 до 4,5 л/мин. Это позволяет разработчикам продукции значительно уменьшить занимаемую площадь портативных устройств, не жертвуя при этом мощностью пневмосистемы.
Бесшовная архитектура с несколькими-напряжениями (3,7–24 В)
Мы устраняем необходимость в громоздких внешних стабилизаторах напряжения. Наша универсальная технология обмотки двигателя обеспечивает широкий спектр постоянного тока-от3,7 В для портативных устройств с-литиевым питаниемк24 В для систем промышленного-класса. Такая адаптивность по принципу «подключай-и-play» упрощает проектирование печатных плат, ускоряет циклы исследований и разработок и значительно снижает общие затраты на спецификацию материалов (BOM).
Сертифицированный срок службы и соответствие качеству
Разработан, чтобы превзойти500-часовой непрерывный рабочий циклАрхитектура насоса включает компоненты, устойчивые к высоким-температурам-, и усовершенствованный корпус для отвода тепла. Подкреплено строгими протоколами заводских испытаний и разработано в соответствии со строгими отраслевыми стандартами (включаяISO 9001, RoHS, REACH и FDA.рекомендациям), он гарантирует постоянную стабильность всасывания и значительно снижает количество отказов на местах для OEM-партнеров.
Напрямую--производителю. Гибкость и калибровка.
Являясь прямым производителем, компания Pinmotor предлагает-специфическую калибровку пневматической системы, которую не могут найти-имеющиеся в наличии-поставщики. Используя возможности автоматизированной сборки двигателей и прецизионной сварки, мы -калибруем кривые обратного давления- и крутящий момент двигателя в соответствии с вашими точными спецификациями. Будь то вакуумный упаковщик или устройство для отсасывания нежной кожи-, мы обеспечиваем бескомпромиссную стабильность от быстрого прототипирования до массового производства.
Преимущества применения
| Целевое приложение | Основные преимущества приложения | Бизнес и техническая ценность |
| Медицинская диагностика и клинический мониторинг | Прецизионное пневматическое регулирование:Обеспечивает высокую стабильность вакуума, обеспечивая критическую чувствительность и быстрое время отклика, необходимые для оборудования для мониторинга жизненных-признаков и терапевтического оборудования. |
Технические:Усовершенствованная внутренняя кинематика обеспечивает постоянный-свободный поток воздуха для поддержки прецизионных диагностических датчиков.
Бизнес:Соответствие строгим отраслевым стандартам материалов помогает OEM-производителям ускорить получение разрешений регулирующих органов и снизить глобальные риски соответствия. |
| Премиальные эстетические и дерматологические системы | Акустическое совершенство и портативная интеграция:Превосходное шумоподавление и компактная и легкая рама значительно повышают эргономичность и портативность портативных эстетических инструментов. |
Технические:Обеспечивает надежную пневматическую мощность в конструкциях с ограниченным пространством-с использованием технологии подавления вибрации, обеспечивающей качественное лечение.
Бизнес:Бесшумная-тихая работа повышает позиционирование бренда "премиум", повышает лояльность клиентов и сводит к минимуму жалобы рынка на шумовое загрязнение. |
| Умная бытовая техника и промышленная автоматизация | Универсальная совместимость и эксплуатационная устойчивость:Разработан для высокочастотных, длительных-рабочих циклов и исключительной адаптируемости энергосистемы в разнообразных и требовательных рабочих средах. |
Технические:Поддерживает плавную интеграцию в различные электрические архитектуры, снижая сложность управления питанием на уровне системы и проектирования печатных плат.
Бизнес:Исключительная долговечность эксплуатации значительно снижает затраты на -долгосрочное обслуживание и гарантийные обязательства, создавая рыночную репутацию производителя-надежности промышленного уровня. |
Часто задаваемые вопросы
Вопрос: Можно ли настроить 520-XZ в соответствии с конкретным напряжением и пространственными ограничениями нашего патентованного устройства?
A: Абсолютно. Как прямой производитель, мы предлагаем обширную OEM/ODM-адаптацию. Хотя стандартный 520-XZ поддерживает универсальный диапазон постоянного тока (от 3,7 до 24 В), наша команда инженеров может точно откалибровать обмотку двигателя, параметры воздушного потока и конфигурации монтажа для плавной интеграции в вашу конкретную архитектуру печатной платы. Независимо от того, разрабатываете ли вы компактный портативный косметический прибор с напряжением 3,7 В или надежный медицинский монитор с напряжением 24 В, мы предлагаем индивидуальные пневматические решения, которые значительно ускорят ваш процесс исследований и разработок.
Вопрос: Как обеспечить сохранение низкого уровня шума насоса (<65dB) and high vacuum (-60Kpa) over extended use?
A: Акустическая и пневматическая стабильность заложена непосредственно в 520-XZ. Мы используем улучшенное внутреннее гашение вибрации и прецизионные-эластомерные диафрагмы для нейтрализации высокочастотного-механического резонанса. Кроме того, каждое устройство проходит на нашем предприятии строгое 100%-ное диагностическое тестирование на конечной-линейной стадии. Это гарантирует, что насос не только соответствует своим строгим акустическим характеристикам и характеристикам всасывания сразу после установки, но и надежно сохраняет эти характеристики в течение непрерывного рабочего цикла продолжительностью более 500 часов, что значительно снижает количество отказов в эксплуатации.
Вопрос: Как вы можете гарантировать стабильность цепочки поставок и соответствие международным нормативным требованиям при больших-массовых объемах производства?
A: Мы используем полностью автоматизированную производственную экосистему, сертифицированную по стандарту ISO 9001-, которая обеспечивает масштабируемую производственную мощность и бескомпромиссную согласованность партий-к-партиям. Наши материалы тщательно проверяются на соответствие глобальным директивам, включая RoHS и REACH, и имеют структуру, обеспечивающую полное соответствие стандартам FDA для медицинских и эстетических применений. Управляя всем производственным процессом внутри компании,-от прецизионной сварки до окончательной сборки,-мы устраняем узкие места со стороны третьих-сторон, гарантируя своевременную доставку и абсолютное соответствие требованиям при выходе вашего продукта на глобальный рынок.
Обязательства и сертификаты
Глобальное соответствие и сертификаты
Для того чтобы ориентироваться в сложном ландшафте международных правил в отношении оборудования, необходим партнер, обеспечивающий абсолютное соблюдение требований. Модель 520-XZ имеет следующие основные сертификаты и стандарты:
- Производство, сертифицированное по стандарту ISO 9001:Наши современные производственные мощности работают в соответствии со строгими протоколами управления качеством ISO 9001. От прецизионной сварки до автоматизированной сборки двигателей, каждый этап нашей производственной экосистемы систематически контролируется, чтобы обеспечить нулевой-выходной объем продукции и абсолютную согласованность между-партиями-партий.
- Соответствие RoHS и REACH:Мы глубоко привержены охране окружающей среды и готовности к глобальному рынку. Материалы и процессы, используемые в 520-XZ, полностью соответствуют директивам RoHS и REACH, гарантируя, что наши компоненты полностью не содержат опасных веществ и безопасны для неограниченного использования на международных рынках.
- Соответствие стандартам FDA:Мы понимаем строгие требования безопасности, присущие секторам здравоохранения и личной гигиены. Модель 520-XZ разработана с использованием не-нетоксичных материалов премиум-класса, предназначенных для поддержки и оптимизации соответствия вашего конечного-продукта нормативным нормам FDA. Такой тщательный выбор материалов значительно снижает риски соблюдения требований для OEM-производителей, разрабатывающих устройства-мониторинга пациентов и эстетических устройств, контактирующих с кожей.
